کابل Patch Cord شبکه چیست؟
کابل Patch Cord که به آن کابل پچکورد یا کابل اتصال هم میگویند، نوعی کابل شبکه با طول کوتاه و آماده است که برای اتصال تجهیزات شبکه به یکدیگر استفاده میشود. این کابلها دو سر کانکتور (معمولاً RJ45) دارند و برخلاف کابلهای عمودی (Bulk Cable) که داخل دیوار یا داکت کشیده میشوند، برای اتصالات نهایی و قابل رویت کاربرد دارند.به زبان ساده: کابلی که کامپیوتر یا لپتاپ خود را به مودم، یا مودم را به دیوار (پچ پنل) وصل میکنید، یک کابل Patch Cord است.
این محصول چگونه کار میکند؟
کابل Patch Cord مانند هر کابل شبکه دیگری، دادهها را به صورت سیگنالهای الکتریکی منتقل میکند. اما تفاوت اصلی آن در انعطافپذیری بالا و طراحی مناسب برای جابجایی مکرر است. کافی است یک سر آن را به تجهیزی مانند کامپیوتر و سر دیگر را به پریز دیوار، سوئیچ شبکه یا مودم وصل کنید تا ارتباط شبکه برقرار شود.
انواع کابل Patch Cord شبکه
۱. بر اساس دستهبندی (Category) - مهمترین معیار
- Cat5 (دسته ۵): قدیمیتر، پشتیبانی از سرعت تا ۱۰۰ مگابیت بر ثانیه. امروزه کمتر استفاده میشود.
- Cat5e (دسته ۵ تقویتشده): رایجترین نوع برای مصارف خانگی و اداری معمولی. پشتیبانی از سرعت تا ۱ گیگابیت بر ثانیه (Gigabit) با پهنای باند ۱۰۰ مگاهرتز.
- Cat6 (دسته ۶): پشتیبانی از سرعت تا ۱۰ گیگابیت بر ثانیه در فواصل کوتاه (تا ۵۵ متر) و پهنای باند ۲۵۰ مگاهرتز. مناسب برای شبکههای پرسرعت، استریم 4K و گیمینگ.
- Cat6a (دسته ۶ تقویتشده): پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه تا ۱۰۰ متر و پهنای باند ۵۰۰ مگاهرتز. مناسب برای مراکز داده و شبکههای حرفهای.
- Cat7 و Cat8: نسلهای جدیدتر با پهنای باند بسیار بالا (۶۰۰ تا ۲۰۰۰ مگاهرتز) و شیلدینگ قوی. مخصوص مراکز داده بزرگ و تجهیزات فوقپیشرفته.
۲. بر اساس نوع مغزی (هادی)
- کابل مسی خالص (Pure Copper - CU): بهترین نوع. رسانایی بالا و افت سیگنال کم. طول عمر بالایی دارد.
- کابل CC Aluminium: مغزی از جنس آلومینیوم با روکش مس. ارزانتر اما شکنندهتر و با رسانایی کمتر. برای مصارف موقت و کماهمیت.
۳. بر اساس نوع شیلد (محافظ) - UTP در مقابل STP
- UTP (Unshielded Twisted Pair - بدون شیلد): رایجترین نوع برای مصارف خانگی و اداری. بدون محافظ اضافی، ارزان و نرم و انعطافپذیر.
- FTP (Foiled Twisted Pair - با شیلد فویل): دارای یک لایه فویل آلومینیومی دور کل زوجها. مقاوم در برابر نویز و تداخلات الکترومغناطیسی.
- STP (Shielded Twisted Pair - با شیلد): هر زوج سیم به صورت مجزا شیلد دارد و گاهی یک شیلد کلی هم اضافه میشود. مناسب برای محیطهای پرنویز صنعتی و مراکز داده.
۴. بر اساس نوع کانکتور و استاندارد پینبندی
- کابل Straight (مستقیم): رایجترین نوع. پینبندی یکسان در دو سر کابل. برای اتصال دستگاههای غیرمشابه (کامپیوتر به سوئیچ، کامپیوتر به مودم).
- کابل Crossover (متقاطع): پینبندی متفاوت در دو سر کابل. برای اتصال دو دستگاه مشابه به هم (کامپیوتر به کامپیوتر، سوئیچ به سوئیچ) بدون نیاز به دستگاه واسط. امروزه بسیاری از دستگاهها قابلیت Auto MDI-X دارند و این کابل کمتر استفاده میشود.
۵. بر اساس جنس روکش
- PVC (پلی وینیل کلراید): استاندارد و رایج. مناسب برای داخل ساختمان. در برابر آتش، دود سمی تولید میکند.
- LSZH (Low Smoke Zero Halogen - کم دود و بدون هالوژن): روکش مخصوص برای مکانهای بسته و شلوغ (مثل راهروهای هتل، مراکز داده). در صورت آتشسوزی، دود کم و غیرسمی تولید میکند.
- PE (پلیاتیلن): مقاوم در برابر رطوبت و نور خورشید. مناسب برای فضای باز (خارج از ساختمان).
۶. بر اساس رنگ و طول

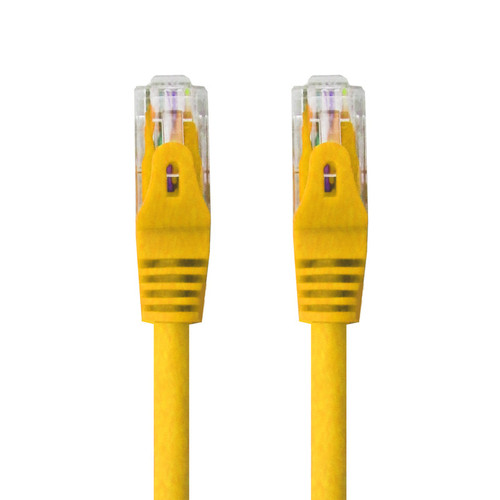

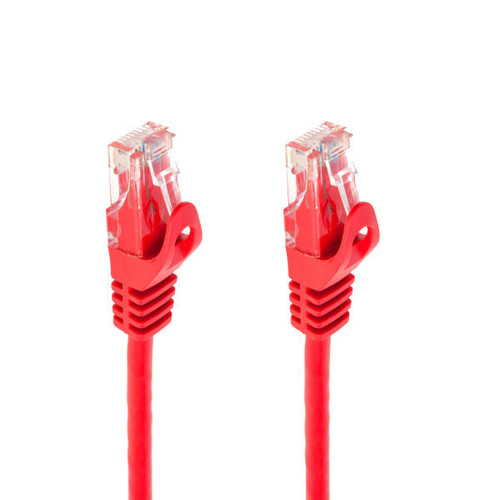

- رنگبندی: کابلهای Patch Cord در رنگهای متنوع (آبی، زرد، قرمز، سبز، مشکی و...) تولید میشوند. این تنوع رنگی به مدیریت کابلها و تشخیص نوع کاربری کمک میکند (مثلاً زرد برای شبکه داخلی، قرمز برای سرور).
- طول: معمولاً در طولهای ۰.۵، ۱، ۲، ۳، ۵ و ۱۰ متر عرضه میشوند. برای فواصل طولانیتر از کابل عمودی (Bulk) استفاده میکنند.
مهمترین کاربردها
- مراکز داده و اتاق سرور: اتصال سرورها به پچ پنل و سوئیچهای شبکه در داخل رک.
- منازل مسکونی: اتصال کامپیوتر، لپتاپ، تلویزیون هوشمند و کنسول بازی به مودم یا سوئیچ شبکه.
- ادارات و شرکتها: اتصال کامپیوترهای کارمندان به پریزهای دیوار (که به شبکه اصلی وصل هستند).
- مراکز آموزشی: اتصال تجهیزات شبکه در کلاسهای کامپیوتر و آزمایشگاهها.
- اتصال تجهیزات شبکه: مودم به سوئیچ، سوئیچ به روتر، روتر به فایروال.
نکته مهم و طلایی (حتماً بخوانید)
اگر در محیطی با نویز الکترومغناطیسی بالا (مثل نزدیک کابلهای برق قوی) کار میکنید، حتماً از کابلهای شیلددار (STP/FTP) استفاده کنید تا از افت سرعت و اختلال در ارتباط جلوگیری شود.
مزایای اصلی
انعطافپذیری بالا: مناسب برای جابجایی و خمشدنهای مکرر.
نصب آسان: بدون نیاز به پرس زدن سر کابل، آماده و قابل استفاده است.
مدیریت کابل: تنوع رنگی به نظم دهی کابلها کمک میکند.
کیفیت تضمینی: کارخانهای و تست شده، برخلاف کابلهای دستپرس.
طولبندی استاندارد: در اندازههای متنوع و مورد نیاز عرضه میشود.
